Šta je goli kabl iznad glave?
Definicija nadzemnog kabela

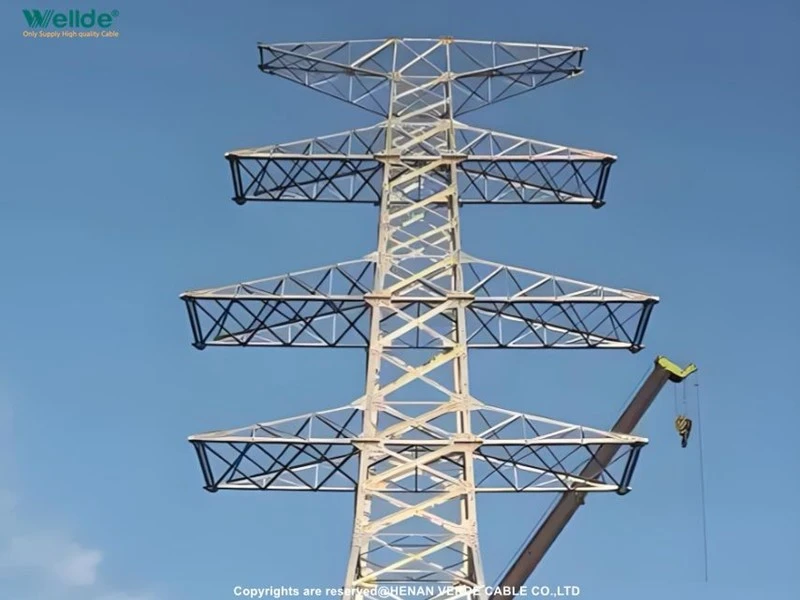

Bez ikakvog izolacionog omotača, direktno se postavlja na otvorenom na strujne stubove i stubove, uglavnom se koristi za visoko-/ultra-visokonaponske nadzemne dalekovode.
Klasifikacija nadzemnih kablova
|
Skraćenica |
Puno ime |
Pregled strukture |
Tipični scenariji primjene |
|
ACSR |
Aluminijski provodnik ojačan čelikom |
Vanjski aluminijski pramen (provodljiv) + centralno čelično jezgro (sposobno izdržati napetost) |
Visokonaponska dalekovoda, najmasovnija u domaćoj elektroenergetskoj mreži i inozemnom prijenosu i distribuciji; Nadzemni vod 10kV~500kV |
|
AAAC |
Provodnik od svih aluminijskih legura |
Sve izrađeno od aluminijske legure, jednostruko upredeno bez čelične jezgre |
Distribucijski vodovi srednjeg i niskog napona, obalna korozivna okruženja, lagana instalacija; 10~110kV |
|
AAC |
Sav aluminijski provodnik |
Jednostruka žica od čistog aluminijuma upredena u celini, bez jezgre za ojačanje |
Niskonaponska distribucija na kratkim udaljenostima i grananje seoske električne mreže; Niski napon Manji ili jednak 35kV, vodovi malog raspona |
|
GS/GW |
Galvanized Steel Strand |
Sve vruće{0}}pocinčane čelične žice su upletene zajedno i ne-(rijetko se koriste za nošenje struje) |
Žica za uzemljenje za zaštitu od groma, žica za držanje tornja i nosač optičkog kabla (OPGW skelet) ne prenose električnu energiju |

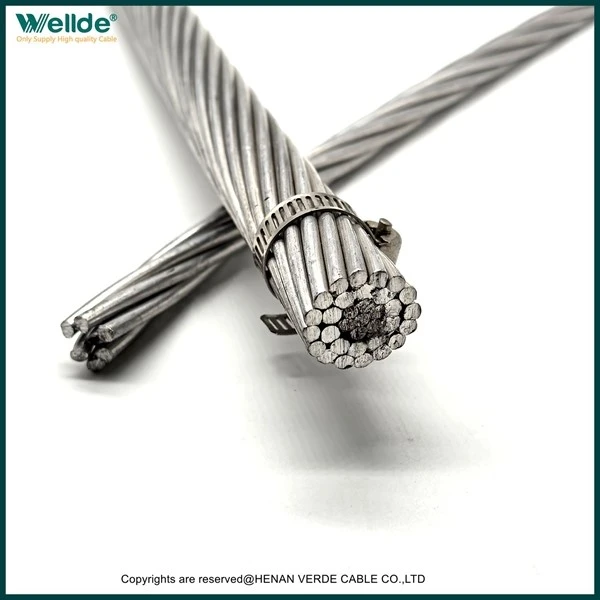

ACSR aluminijska upletena žica sa čeličnim jezgrom
Aluminijum: Provodljiv (Aluminijum ima odličnu provodljivost i lagan je)
Čelično jezgro: sposobno izdržati samo mehaničku vlačnu silu
Prednosti i nedostaci: Najbolji balans provodljivosti i mehaničke čvrstoće, najveća isplativost{0}}i univerzalni nedostatak globalne elektroenergetske mreže: postoji elektrohemijska korozija na čeličnoj aluminijumskoj kontaktnoj površini, a životni vijek je skraćen u visoko korozivnim obalnim okruženjima
Korišteni napon: 10kV, 35kV, 110kV, 220kV, 500kV visoko-naponski nadzemni vodovi
AAC sve aluminijske žice
Cijela aluminijska žica nema čeličnu jezgru
Prednosti: Niska cijena;
Nedostaci: Mala vlačna čvrstoća, ne može se ugraditi na velike raspone. Pogodno za niskonaponske kratke daljinske ruralne električne mreže, gradske 10kV ogranke i distributivne vodove malog raspona
Nije prikladno za planinska područja i veliki{0}}prenos električne energije preko rijeka
AAAC žica od legure aluminijuma
Ukupna upotreba žice od legure aluminijuma magnezijuma i silikona, bez čelične jezgre u poređenju sa običnim čistim aluminijumom (AAC): veća vlačna čvrstoća, jača otpornost na koroziju u poređenju sa ACSR: manja sopstvena težina, bez elektrohemijske korozije čelika i aluminijuma
Osnovni scenario: obalna i industrijska područja sa jakom korozijom
Galvanized Steel Strand
Gotovo da se ne koristi kao strujna žica! Nesposoban za prijenos električne energije, izuzetno slaba provodljivost, oslanjajući se isključivo na čvrstoću metala za naprezanje
Namjena: ① Nadzemna žica za uzemljenje (žica za zaštitu od groma) na vrhu prijenosnih tornjeva ② Zatezna žica za povlačenje električnih stubova i željeznih stubova
Posebno: OPGW kompozitna žica za uzemljenje od optičkih vlakana sastoji se od čeličnih niti i optičkih vlakana iznutra.
|
Model |
Zatezna čvrstoća |
Otpornost na koroziju |
Troškovi |
Preporučeni scenariji |
|
ACSR |
★★★★★ |
★★★☆☆ |
umjereno |
Velika udaljenost, veliki raspon, glavni visokonaponski{0}}prenos |
|
AAAC |
★★★★☆ |
★★★★★ |
Relativno visoko |
Korozivna okolina obalnog i hemijskog postrojenja, srednjenaponska distribucija |
|
AAC |
★★☆☆☆ |
★★★☆☆ |
Minimum |
Kratke udaljenosti niskonaponskih-ogranaka, mali-projekti ograničeni budžetom |
|
Galvanized Steel Strand |
★★★★★ |
★★★☆☆ |
Nisko |
Zabranjeno je koristiti žice i kablove za uzemljenje za prenos energije |
