1. Primjena kontrolnog kabla sa PVC izolacijom bakrenog provodnika
Proizvodi su pogodni za povezivanje kontrolne električne opreme i instrumenta za nadzor i kontrolu povratnog kola, zaštitu i merenje u distributivnoj jedinici pod uslovom da je nazivni napon do 450/750V za AC
2. Standard za bakreni provodnik PVC izolovan kontrolni kabl
Proizvodi se mogu proizvoditi prema standardu IEC60227, kineskom standardu GB 9330-2008, a tvornica također može proizvesti kabel prema drugim standardima.
3. Vrsta, naziv i aplikacija
Tip | Opis | Područje provodnika mm2 | Broj jezgra | Aplikacija |
KVV | Bakarni provodnik, PVC izolovani i obloženi kontrolni kabl | 0.75, 1.0, 1.5, 2.5 | 2--16 | Trajna instalacija u zatvorenom prostoru, u kablovskim kanalima ili cijevima. |
4, 6 | 2--14 | |||
10 | 2-10 | |||
KVVP | Bakarni provodnik, PVC izolovan i obložen, pleteni oklopljeni kontrolni kabl | 0.75, 1.0, 1.5, 2.5 | 2-61 | Trajna instalacija u zatvorenom prostoru, u kabelskim kanalima ili cijevima gdje je potrebna zaštita. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KVVP2 | Bakarni provodnik, PVC izolovan i obložen, kontrolni kabl sa ekranom od bakrene trake | 0.75, 1.0, 1.5, 2.5 | 4-10 | Trajna instalacija u zatvorenom prostoru, u kabelskim kanalima ili cijevima gdje je potrebna zaštita. |
4, 6 | 7-61 | |||
10 | 4-10 | |||
KVV22 | Bakarni provodnik, PVC izoliran i obložen, oklopni kontrolni kabel od čelične trake | 0.75, 1.0, 1.5, 2.5 | 7-61 | Trajna instalacija u zatvorenom prostoru, u kablovskim kanalima, cijevima ili pod zemljom. Biti u stanju podnijeti jaču vanjsku mehaničku silu. |
4, 6 | 4-14 | |||
10 | 4-14 | |||
KVVR | Bakarni provodnik, PVC izoliran i obložen fleksibilni kontrolni kabel | 0.5-2.5 | 4-61 | Instalacija u zatvorenom prostoru gdje je potrebna fleksibilnost i pokretljivost. |
KVVRP | Bakarni provodnik, PVC izolirani i obloženi pleteni oklopljeni fleksibilni kontrolni kabel | 0.5, 0.75, 1.0 | 4-61 | Instalacija u zatvorenom prostoru gdje je potrebna fleksibilna zaštita i pokretljivost. |
1.5, 2.5 | 4-68 | |||
Tip | Opis | Područje provodnika mm2 | Broj jezgra | Aplikacija |
KYJV | Bakarni provodnik, XLPE izolovani i PVC obloženi kontrolni kabl | 0.75, 1.0, 1.5, 2.5 | 2-16 | Trajna instalacija u zatvorenom prostoru, u kablovskim kanalima ili cijevima. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJVP | bakarni provodnik, XLPE izolacija, pletenica zaštićena, PVC plašt Control Cable | 0.75, 1.0, 1.5, 2.5 | 2-61 | Trajna instalacija U zatvorenom prostoru, u kabelskim kanalima ili cijevima gdje je potrebna zaštita. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJV22 | Bakarni provodnik, XLPE izoliran, oklopljen čeličnom trakom, kontrolni kabel obložen PVC-om | 0.75, 1.0, 1.5, 2.5 | 7-61 | Trajna instalacija u zatvorenom prostoru, u kablovskim kanalima, cijevima ili pod zemljom. Biti u stanju podnijeti jaču vanjsku mehaničku silu. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVP2 | Bakarni provodnik, XLPE izolovan, zaštićen od bakrene trake, PVC obložen kontrolni kabl | 0.75, 1.0, 1.5, 2.5 | 7-61 | Trajna instalacija u zatvorenom prostoru, u kabelskim kanalima ili cijevima gdje je potrebna zaštita. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVR | Bakarni provodnik, XLPE izoliran, PVC obložen fleksibilni kontrolni kabel | 0.5-2.5 | 4-61 | Instalacija u zatvorenom prostoru gdje je potrebna fleksibilnost i pokretljivost. |
KYJVRP | Bakarni provodnik, XLPE izolovan, oklopljen pletenicom, PVC obložen fleksibilni kontrolni kabl | 0.5, 0.75, 1.0 | 4-61 | Instalacija u zatvorenom prostoru gdje je potrebna fleksibilna zaštita i pokretljivost. |
1.5, 2.5 | 4-68 |
4. Zahtjev za polaganje
4.1. Dugotrajna radna temperatura provodnika PVC izolovanog kabla je 70℃.
Dugotrajna radna temperatura provodnika XLPE izolovanog kabla je 90℃.
4.2. Temperatura za polaganje kablova ne može biti niža od 0℃.
Dozvoljeni zakrivljeni polumjer (r) neoklopni kabel: r≥6D; (D: vanjski prečnik kabla); oklopljeni ili oklopljeni kabl od bakrene trake: r≥12D; oklopljeni fleksibilni kabl: r≥6D.
Struktura provodnika, Otpor provodnika, Debljina izolacije i otpor
Područje mm2 | Konstrukcija provodnika | Otpor provodnika Ω/km | Debljina mm | Otpornost izolacije Ω*km | ||
Kategorija | Broj/Prečnik mm | Bez lima | Konzervirano | |||
0.5 | 3 | 16/0.20 | 39.0 | 40.1 | 0.6 | 0.013 |
0.75 | 1 | 1/0.97 | 24.5 | 24.8 | 0.6 | 0.012 |
2 | 7/0.37 | 24.5 | 24.8 | 0.6 | 0.014 | |
3 | 24/0.20 | 26.0 | 26.7 | 0.6 | 0.011 | |
1.0 | 1 | 1/1.13 | 18.1 | 18.2 | 0.6 | 0.011 |
2 | 7/0.43 | 18.1 | 18.2 | 0.6 | 0.013 | |
3 | 32/0.20 | 19.5 | 20.0 | 0.6 | 0.010 | |
1.5 | 1 | 1/1.38 | 12.1 | 12.2 | 0.7 | 0.011 |
2 | 7/0.52 | 12.1 | 12.2 | 0.7 | 0.010 | |
3 | 30/0.25 | 13.3 | 13.7 | 0.7 | 0.010 | |
2.5 | 1 | 1/1.78 | 7.41 | 7.56 | 0.8 | 0.010 |
2 | 7/0.68 | 7.41 | 7.56 | 0.8 | 0.009 | |
3 | 50/0.25 | 7.98 | 8.21 | 0.8 | 0.009 | |
4 | 1 | 1/2.25 | 4.61 | 4.70 | 0.8 | 0.0085 |
2 | 7/0.85 | 4.61 | 4.70 | 0.8 | 0.0077 | |
6 | 1 | 1/2.763.08 | 3.08 | 3.11 | 0.8 | 0.0070 |
2 | 7/1.04 | 3.08 | 3.11 | 0.8 | 0.0065 | |
10 | 2 | 7/1.35 | 1.83 | 1.84 | 1.0 | 0.0065 |
Napomene: kategorija dirigenta
1: Znači teško
2: znači fleksibilan
3: znači fleksibilniji

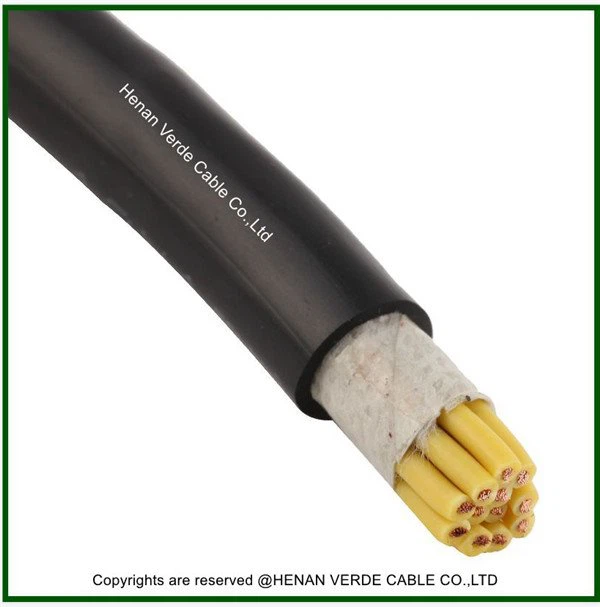

Crtež strukture bakrenog provodnika PVC izolovanog kontrolnog kabla
Možemo proizvesti žičani kabel od različitih materijala kao što su LSOH, vatrootporni i vatrootporni kabel, štitni kabel. Ovdje navedite jedan dio kabela. Molimo kontaktirajte nas za detaljnije informacije.
