Opis: Visokonaponski XLPE kabl XLPE izolovani električni energetski kabl
Specifikacija vrućeg izvoza: 240mm, 300mm2, 400mm2, 630mm2
Primjena visokonaponskog XLPE kabela
VN kabl za napajanje može se koristiti za elektrane i trafostanice. Pogodan je za upotrebu u prenosnim i distributivnim vodovima sa nazivnom frekvencijom napona 48/66kV,64/110kV, 76/132kV
Naziv tipa visokonaponskog XLPE kabla
YJLW02: unutrašnji omotač od valovitog aluminija, PVC omotač
YJLW03: unutrašnji omotač od valovitog aluminija, PE omotač
YJQ02: Olovni unutrašnji omotač, PVC jakna
YJQ03: Olovni unutrašnji omotač, PE jakna
Standard: GB/T 11017, IEC 60840
Ovaj proizvod GB11017"nazivni napon od 110 kV bakra, aluminijska jezgra XLPE kabel za napajanje" i IEC60840&nazivni napon 30 kV do 150 kV test izolacije naponskog kabla" standard.
Korištenje karakteristika
Nazivni napon frekvencije snage U0/U: 48/66kV,64/110kV,76/132kV.
Max. dozvoljena trajna radna temperatura provodnika: 90ºC.
Max. temperatura kratkog spoja provodnika ne smije prelaziti 250ºC (maksimalno trajanje 5s).
Temperatura okoline pri ugradnji ne smije biti ispod 0ºC.
Radijus savijanja ne smije biti manji od 25 puta od prečnika kabla.
Aplikacija& Polaganje mjesto
Za polaganje u zatvorenom prostoru, podzemno polaganje direktno ukopano, u tunelu, cevovodu, sposobno da podnese vanjske mehaničke sile i određenu vučnu silu.
Tehnički parametri:
Područje sekcije | Debljina izolacije | Debljina metalnog omotača | Debljina omotača | Ukupni prečnik | Izračunata težina kabla | Max. DC otpornost provodnika na 20°C |
br.x mm2 | mm | mm | mm | mm | kg/km | Ω/km |
48/66 kV | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 kV | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 kV | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |
Pakovanje visokonaponskog XLPE kabla:
Termički obrađen drveni bubanj, čelični drveni bubanj ili čelični bubanj
Crtež za 110kv bakreni provodnik xlpe izolovan VN kabl za napajanje
specifikacije:
1) 66KV -220kV XLPE izolovan/bakar ili aluminijum/rebrasti aluminijum obložen/PVC
Visokokvalitetni 66-220kV XLPE izolirani kabel za napajanje-
66KV-220kV XLPE izolovani kabl za napajanje;
Izgradnja:
Provodnik: bakarni provodnik, ili aluminijumski provodnik
XLPE izolacija, valoviti aluminijski plašt, PVC/PE vanjski omotač,
uzdužni vodootporni kabel za napajanje
2) XLPE izolacija, valoviti aluminijski omotač, PVC/PE vanjski omotač,
uzdužni vodootporni ram otporan kabel za napajanje
3) XLPE izolacija, valoviti aluminijski omotač, PVC / PE vanjski omotač,
kabl za napajanje
4) XLPE izolacija, valoviti aluminijski plašt, PVC/PE vanjski omotač,
vatrootporni kabl za napajanje

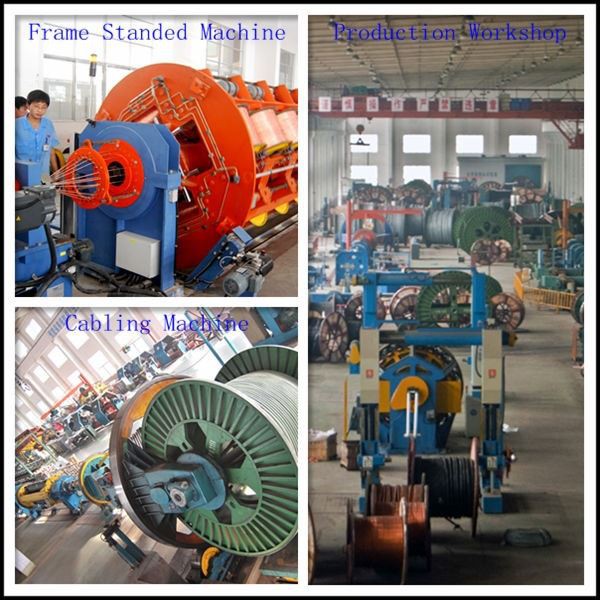

Dobrodošli u posjetu našoj fabrici
